Fabrication d’une pompe de relevage sans électricité, dite bélier hydraulique (Chemins de Faire)

 Dans  tout  projet  autour  de  l’autonomie,  l’eau  tient  une  place  centrale.  Que  ce  soit  pour  la  consommation,  les  besoins  ménagers  ou  l’irrigation.  Il  existe  de  nombreux  moyens  de  récupérer  ou  d’acheminer  de  l’eau,  cependant  quand  on  parle  de  pompage,  la  question  de  l’alimentation  électrique  de  la  pompe  soulève  parfois  des  problématiques  surtout  dans  des  lieux  isolés.

Lors  d’une  visite  dans  la  communauté  autonome  Sunseed  technologia,  en  Andalousie,  nous  avons  découvert  la  technologie  de  la  pompe  bélier.  Ce  type  de  pompe  permet  de  relever  l’eau  d’un  cours  d’eau  de  manière  mécanique,  en  mettant  à  profit  un  phénomène  physique  de  compression  des  fluides.

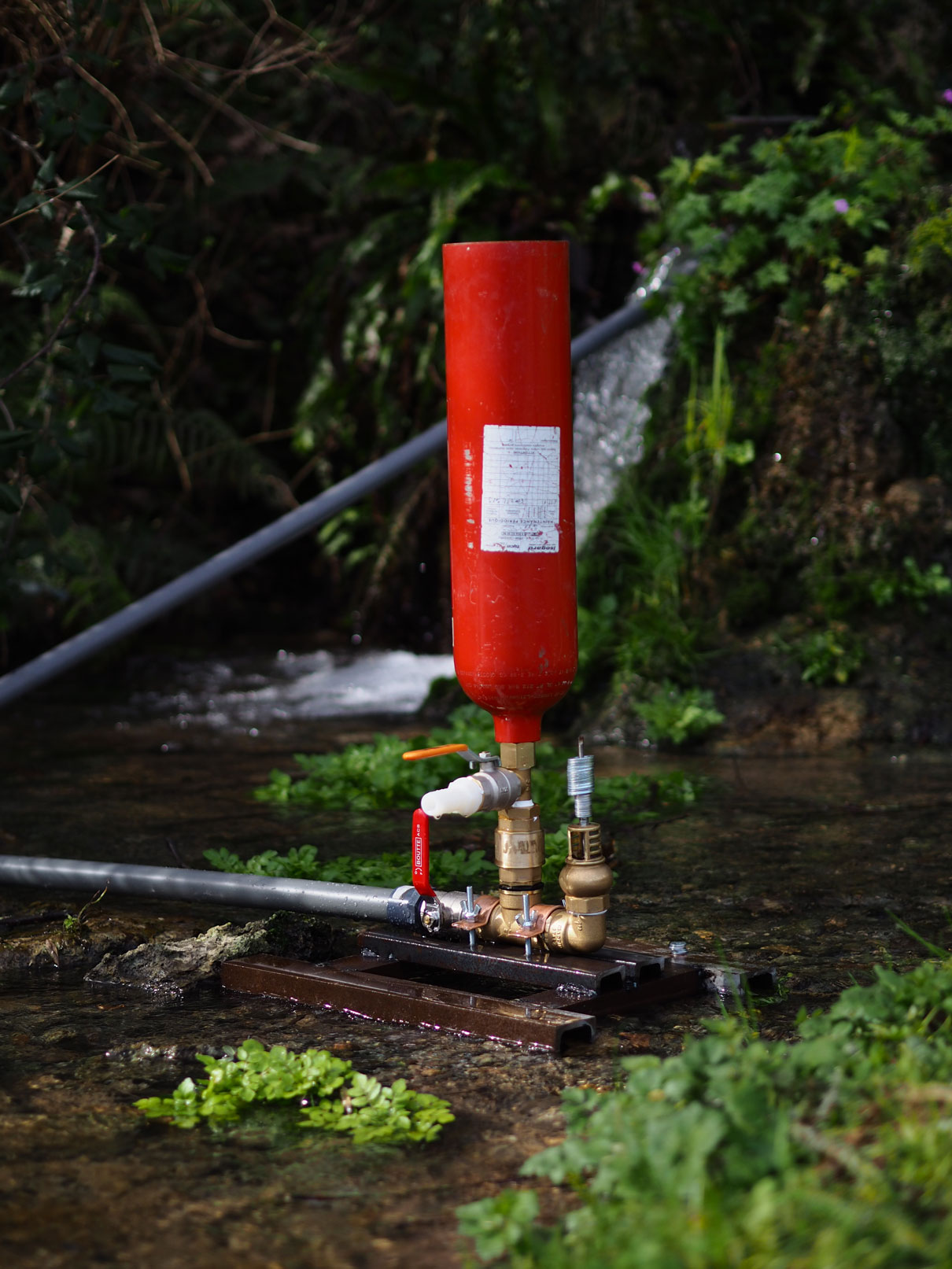

Nous  vous  présentons  ici  la  fabrication  d’une  pompe  bélier  à  partir  d’éléments  de  plomberie,  inspirée  d’un  tutoriel  édité  par  le  Lowtech  Lab.  Pour  davantage  de  documentation,  n’hésitez  pas  à  aller  voir  le  site  de  Didier  Nebreda,  un  expert  en  bélier  hydraulique.

La  pompe  bélier  est  une  pompe  dite  de  relevage,  elle  permet  d’acheminer  de  l’eau  en  hauteur  depuis  un  cours  d’eau  en  contre  bas.  Dans  la  théorie,  la  hauteur  de  relevage  est  conditionnée  par  la  hauteur  de  chute  :  si  l’eau  tombe  de  1  mètre  dans  le  corps  de  pompe  elle  pourra  être  relevée  de  10  mètres.  Une  pompe  bélier  ne  fonctionne  qu’avec  de  l’eau  courante  :  elle  a  besoin  d’un  fort  débit  d’eau  et  ne  peut  pas  fonctionner  dans  de  l’eau  stagnante.

PRINCIPE  DE  FONCTIONNEMENT

Fonctionnement  et  détail  des  éléments  constituant  le  bélier  hydraulique

Grâce  à  une  retenue  d’eau  ou  une  cuve  tampon  placée  au-dessus  de  la  pompe,  on  achemine  l’eau  dans  le  corps  de  pompe  via  un  tuyau  de  batterie,  l’eau  sort  abondamment  par  le  clapet  de  choc  jusqu’à  ce  que  la  pression  entraîne  le  fameux  coup  de  bélier.  Le  coup  de  bélier  a  pour  effet  de  fermer  le  clapet  de  choc  et  de  comprimer  l’eau  à  l’intérieur  du  corps  de  pompe.  Sous  l’effet  de  la  pression,  le  clapet  anti-retour  laisse  passer  une  petite  quantité  d’eau  dans  la  cloche  à  air  et  le  clapet  de  choc  s’ouvre  de  nouveau.  L’eau  dans  la  cloche  à  air  est  mise  sous  pression  et  ne  peut  s’échapper  que  par  la  conduite  de  refoulement.
